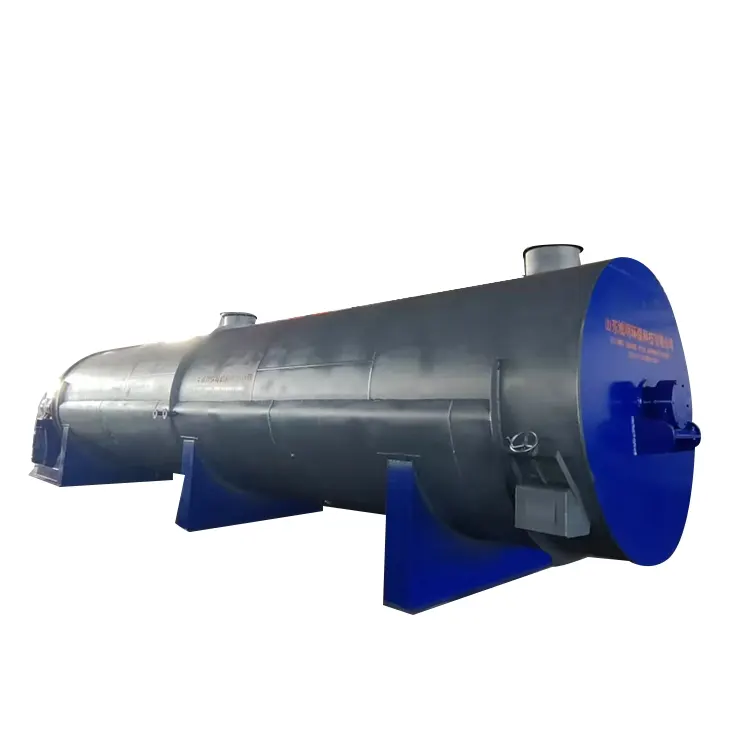

Secador de disco rotativo para aquecimento de bobina

Princípio de funcionamento

O Secador de Disco Rotativo com Aquecimento de Bobina é um equipamento de secagem contínua do tipo condução altamente eficiente. Transfere calor para o material através da parede de transferência de calor. Algum vapor entra no espaço anular entre o revestimento externo e a parede interna do cilindro, aquecendo o material através da parede interna. O condensado é descarregado pela porta de drenagem inferior. Outra porção do vapor entra no eixo principal e nas serpentinas, aquecendo-as, e o condensado é descarregado pela junta rotativa de drenagem. À medida que o eixo gira, os impulsores e as bobinas trabalham juntos para agitar e aquecer completamente o material, maximizando o contato entre o material e o eixo e as bobinas. O vapor secundário é descarregado da câmara de vapor superior do revestimento externo através de um duto de tiragem induzida. Um leve vácuo é mantido dentro do duto para evitar que o vapor de exaustão escape e para evitar a absorção de ar frio excessivo. Uma placa de remoção, montada no eixo principal e localizada entre as serpentinas de aquecimento, não apenas impulsiona o material para frente, mas também atua como um dispositivo de autolimpeza, removendo revestimentos do eixo e das paredes do cilindro para manter uma excelente transferência de calor.

Parâmetros do equipamento

Vantagens do equipamento

1. O secador de disco rotativo para aquecimento de bobina usa uma camisa externa e uma bobina de eixo principal/caixa de vapor para circular o vapor, aumentando a área de superfície aquecida. Esta estrutura e princípio de funcionamento garantem alta eficiência térmica, baixo consumo de energia, fácil operação e um ambiente operacional favorável.

2. Um removedor de material montado no eixo principal, localizado entre as serpentinas de aquecimento, não apenas impulsiona o material para frente, mas também fornece propriedades de autolimpeza. O sistema de aquecimento móvel garante contato total com o condutor.

3. O exaustor e a tubulação são feitos de aço inoxidável, aumentando a resistência à corrosão e prolongando a vida útil.

4. Um sistema automático de transferência de água recicla o vapor condensado de volta à caldeira, reduzindo o consumo de energia e conservando água.

Nossos pontos fortes: Shandong Chengming adere consistentemente a altos padrões e rigoroso gerenciamento de qualidade em toda a sua produção e operações. Oferecemos design de produto personalizado e nosso serviço pós-venda inclui instalação, comissionamento, treinamento e manutenção.

Casos de projetos: Nossos equipamentos foram utilizados na Rússia, Coreia do Sul, Cazaquistão, Vietnã, Indonésia e outros países.

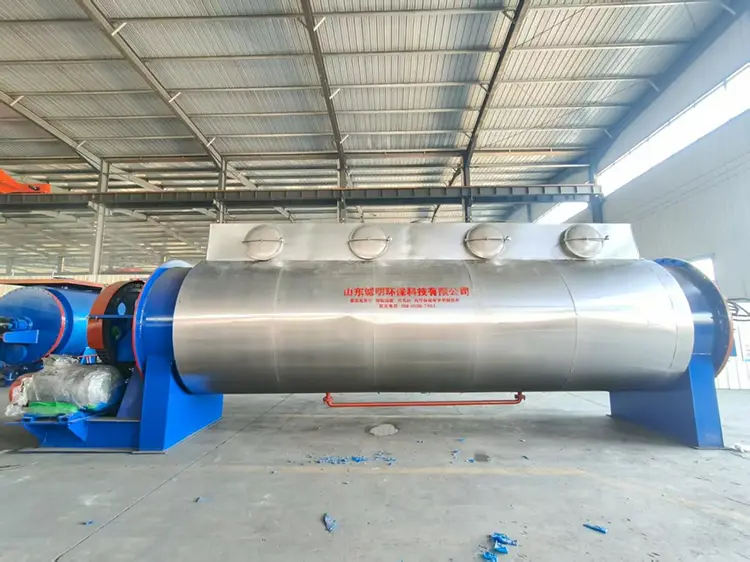

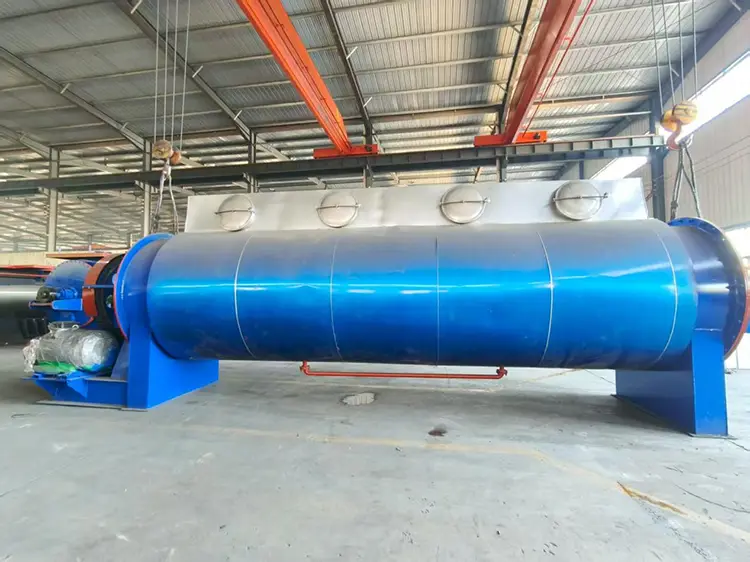

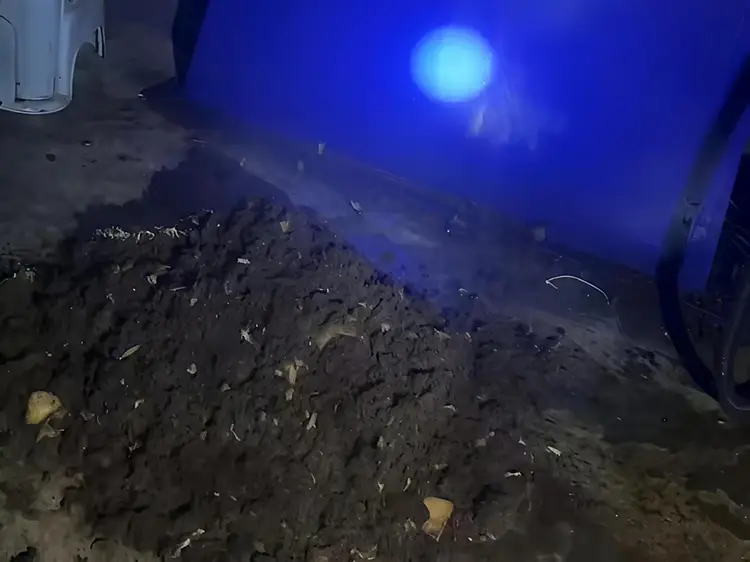

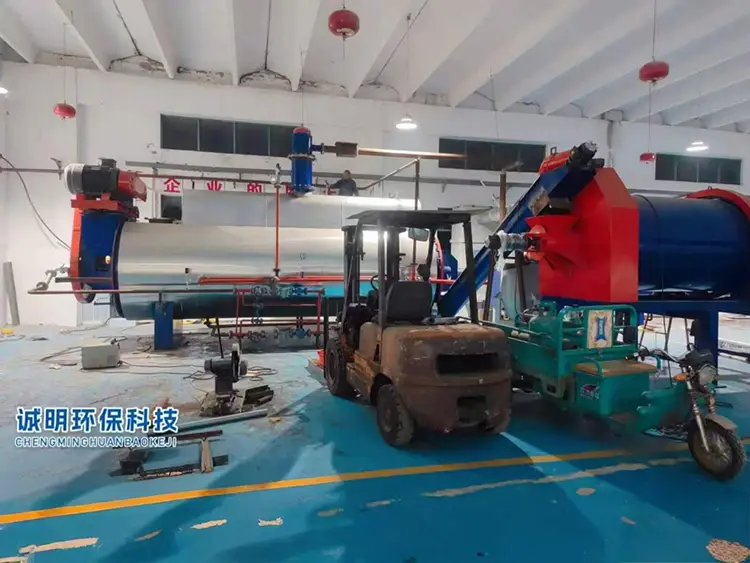

Fotos no local
